Плетеная сальниковая набивка ТРГ ТУ2573-002-12058737-2000
Предназначена для уплотнения сальниковых камер насосов и арматуры. Широко применяется при уплотнении сальниковых камер центробежных и плунжерных насосов. Выпускается с сечением от 4х4 мм до 50х50 мм с плотностью 0,8-1,3 г/см, армированная лавсановой нитью, латунной или нержавеющей проволокой. Для снижения трения набивка может пропитываться фторопластовой суспензией.
Графитовая фольга ТРГ ТУ5728-003-12058737-2000
Изготавливается из графита повышенной чистоты по запатентованной технологии. Не содержит асбеста и других связующих.
Плоские прокладки уплотнительные ТУ2577-006-12058737-2002.
Выпускаемые типы, способы изготовления, конструкции прокладок и их размеры определены согласно Руководящего документа «Прокладки уплотнительные из терморасширенного графита, эксплуатирующегося до 20МПа и 600 С», разработанного «ИркутскНИИХиммаш».
Сальниковые кольца ТРГ ТУ2531-001-12058737-2000
Предназначены для уплотнения штоков арматуры, валов центробежных насосов и аналогичного оборудования химической, нефтеперерабатывающей, энергетической и других отраслей промышленности.
Благодаря чрезвычайно низкому коэффициенту трения находят применение в качестве подшипников скольжения.
Уплотнительная лента ТУ5728-003-12058737-2000
Стандартные размеры(ширина), мм: 6,1; 6,5; 12; 15; 17; 21; 27; 30; 32; 40; 65. Бобинах - до 150м. Выпускаются ленты трёх типов: гладкая, гофрированная, армированная резьбовая , с липким слоем (по желанию Заказчика).
Графитовый прокладочный материал ТУ5728-003-12058737-2000, ТУ2577-004-12058737-2002.
Выпускается неармированный и армированный.
Примеры использования:
- изготовление плоских прокладок
фланцевых соединений,
- уплотнение сосудов и аппаратов,
работающих под давлением,
- уплотнение двигателей
внутреннего сгорания.
Неармированный - лист толщиной 0,8-2,0 мм, изготовленный методом вальцевания ТРГ без применения связующего по ТУ 5728-003-12058737-2000.
Армированный - ТУ 2577-004-12058737-2002 изготавливается путём совместной прокатки с гладкой или перфорированной армирующей составляющей толщиной 0,15-0,20 мм. Армировка - углеродистая, нержавеющая сталь, алюминиевая фольга.
Возможно изготовление цельной прокладки шириной 1000мм и толщиной до 4 мм, механические характеристики материала гарантируют его безотказную работу при уплотнении сред с давлениями до 20 МПа.

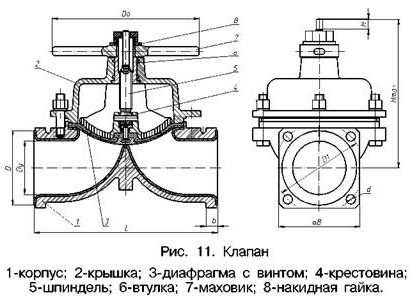

КЛАПАНЫ ДИАФРАГМОВЫЕ ФУТЕРОВАННЫЕ ФЛАНЦЕВЫЕ
Клапаны запорные диафрагмовые чугунные фланцевые и диафрагмы к ним, футерованные полиэтиленом или фторопластом, условным проходом Dу от 15 до 100 мм, применяются в качестве запорного органа в трубопроводах для жидких и газообразных коррозионных сред, не содержащих твердых частиц при давлении 0.63; 1.0; 1.6 МПа (6.3; 10; 16 кгс/ см2соответственно), в зависимости от условного прохода и материала футеровки корпуса при температуре от -15 до +130°С. Установочное положение клапанов на трубопроводе может быть любым.

Габаритные и присоединительные размеры |
| Dу, мм |
L, мм |
Y, мм |
B, мм |
b, мм |
D, мм |
D1, мм |
d, мм |
h, мм |
D0, мм |
m, кг |
| 15 |
130 |
105 |
75 |
15 |
38 |
65 |
14 |
5 |
100 |
3,2 |
| 25 |
160 |
140 |
90 |
18 |
53 |
85 |
14 |
11 |
120 |
6,3 |
| 32 |
180 |
145 |
105 |
20 |
62 |
100 |
18 |
12 |
120 |
8,5 |
| 50 |
230 |
210 |
125 |
22 |
86 |
125 |
18 |
22 |
160 |
14,5 |
| 80 |
310 |
280 |
140 |
22 |
125 |
150 |
18 |
42 |
240 |
35,0 |
| 100 |
350 |
310 |
155 |
22 |
145 |
170 |
18 |
54 |
280 |
38,0 |
Материал футеровки клапанов диафрагмовых футерованных фланцевых
| Обозначение клапанов |
Диаметр условного прохода клапана Dу, мм |
Условное давление Pу, кгс/cм2 |
Материал |
Температура среды, °С |
| футеровки корпуса |
диафрагмы |
| 15ч74П1М |
15 |
16 |
Полиэт илен |
Фторопласт-4 |
60 |
| 15ч75П1М |
25 |
10 |
| 32 |
| 50 |
| 15ч76П1М |
80 |
6.3 |
| 100 |
| 15ч74П2М |
15 |
16 |
Фторопласт-42ЛД |
Фторопласт-4 |
110 |
| 15ч75П2М |
25 |
10 |
| 32 |
| 50 |
| 15ч76П2М |
80 |
6.3 |
| 100 |
| 15ч74П3М |
15 |
16 |
Фторопласт-2М |
Фторопласт-4 |
130 |
| 15ч75П3М |
25 |
10 |
| 32 |
| 50 |
| 15ч76П3М |
80 |
6.3 |
| 100 |
ДИАФРАГМЫ
Диафрагмы (мембраны) (рис.12) предназначены для использования в диафрагмовых клапанах типа 15ч74П, 15ч75П, 15ч76П, (ГОСТ24095-80), футерованных защитным покрытием из фторопласта, полиэтилена, резины или другого коррозионностойкого материала. Диафрагмы обеспечивают герметичность в затворе и изоляцию внутренней полости клапанов от окружающей среды.
Диафрагмы из Ф-4 выпускаются с исполнительными раз-мерами по ГОСТ11942-80 на следующие диаметры условного прохода ( у): 15, 20, 25, 32, 40, 50, 80, 100, 150мм.
|
| Диаметр условного прохода клапана Dy, мм |
М асса, кг |
| 15 |
0,025 |
| 20 |
0,030 |
| 25 |
0,035 |
| 32 |
0,040 |
| 40 |
0,055 |
| 50 |
0,070 |
| 80 |
0,140 |
| 100 |
0,260 |
|
УПЛОТНЕНИЯ ИЗ Ф-4 И КОМПОЗИЦИЙ НА ЕГО ОСНОВЕ
Изделия из Ф-4 и наполненного фторопласта для ремонта насосных и компрессорных установок применяются в химической, нефтехимической и нефтеперерабатывающей промышленности типов: НД, НК, АДК, ГП, ДАОН, ГМ и др.
Изделия из фторопластовых композиций предназначены для работы в агрессивных средах при температуре от -60 до +260 °С, в условиях высокого вакуума и давлений до 10 МПа.
Из композиций изготавливаются:
- поршневые кольца и уплотнения штока в компрессорах и гидравлических цилиндрах;
- сальниковые уплотнения, плетеные уплотнения для герметизации подвижных соединений машин и арматуры;
- осевые подшипники;
- вкладыши для подшипников;
- торцевые уплотнения, манжеты, шайбы, прокладки и другие детали для ремонта оборудования.
Серийно выпускаются в качестве уплотнений из фторопласта-4 и композиций на его основе манжеты, опорные и нажимные кольца, которые могут применяться в уплотнительном узле гидроцилиндра насосов типа НД.
Использование уплотнений из фторопластов в компрессорных установках позволяет снизить уровень шума компрессоров на 5 - 10%.
Основными преимуществами уплотнений из фторопластовых композиций по сравнению с изделиями из стали, бронзы и чугуна являются:
- способность работать без смазки в местах, где смазывание деталей затруднительно или невозможно;
- возможность работы при сухом трении;
- высокая износостойкость.
| Kольца нажимные |
| D1, мм |
d1, мм |
H1, мм |
| 19,7 |
8,3 |
6,2 |
| 21,7 |
10,3 |
6,2 |
| 23,7 |
12,3 |
6,2 |
| 27,7 |
16,3 |
6,2 |
| 39,7 |
20,3 |
10,2 |
| 44,7 |
25,3 |
10,2 |
| 51,5 |
32,5 |
10,2 |
| 59,5 |
40,5 |
10,2 |
| 69,5 |
50,5 |
10,2 |
| 74,5 |
55,5 |
10,2 |
| 79,3 |
60,7 |
10,2 |
| 94,3 |
70,7 |
12,6 |
| 104,3 |
80,7 |
12,6 |
| 114,3 |
90,7 |
12,6 |
| 124,3 |
100,7 |
12,6 |
|
 |
| Манжеты |
| D |
d |
H |
R |
r |
| 20 |
8 |
4,8 |
1,8 |
0,6 |
| 22 |
10 |
4,8 |
1,8 |
0,6 |
| 24 |
12 |
4,8 |
1,8 |
0,6 |
| 28 |
16 |
4,8 |
1,8 |
0,6 |
| 40 |
20 |
8,0 |
3,0 |
1,0 |
| 45 |
25 |
8,0 |
3,0 |
1,0 |
| 52 |
32 |
8,0 |
3,0 |
1,0 |
| 60 |
40 |
8,0 |
3,0 |
1,0 |
| 70 |
50 |
8,0 |
3,0 |
1,0 |
| 75 |
55 |
8,0 |
3,0 |
1,0 |
| 80 |
60 |
8,0 |
3,0 |
1,0 |
| 95 |
70 |
10,0 |
3,75 |
1,25 |
| 105 |
80 |
10,0 |
3,75 |
1,25 |
| 115 |
90 |
10,0 |
3,75 |
1,25 |
| 125 |
100 |
10,0 |
3,75 |
1,25 |
|
 |
| Kольца опорные |
| Марка насоса |
D2 |
d2 |
H2 |
| 16/400 |
19 |
9 |
3,6 |
| 25/250 |
21 |
11 |
3,6 |
| 10/100; 40/160 |
23 |
13 |
3,6 |
| 16/63; 63/110 |
27 |
17 |
3,6 |
| 25/40; 100/63 |
39 |
21 |
5,5 |
| 40/25 |
44 |
26 |
5,5 |
| 63/16; 160/25 |
51 |
33 |
5,5 |
| 100/10; 400/16 |
59 |
41 |
5,5 |
| 630/10 |
69 |
51 |
5,5 |
| 74 |
56 |
5,5 |
| 1000/10 |
79 |
61 |
5,5 |
| 94 |
71 |
7,0 |
| 1600/10 |
104 |
81 |
7,0 |
| 114 |
91 |
7,0 |
| 2500/10 |
124 |
101 |
7,0 |
|
 |
Изготовим изделий по согласованным чертежам или техническому заданию Заказчика практически без ограничений по количеству, конфигурации, размеру.
Предприятие имеет свою научную базу и может изготовить опытные образцы деталей различной сложности для дальнейшего испытания в Ваших условиях. Мы подберем фторопластовые композиции под указанные условия работы (давление, температура, действующие нагрузки), в том числе, рассмотреть вопрос о замене на фторопласт других материалов (паронита, асбеста, резины и др.).
Размещая заказ на детали точного размера на нашем предприятии, Вы исключите механическую обработку фторопластовых заготовок и возникающие при этом потери дорогостоящего материала, сэкономите средства, в том числе, по доставке продукции, и снимете вопрос утилизации фторопластовых отходов.
Лабораторная посуда и ванны из фторопласта-4 изготавливаются методом прессования заготовок с их последующей термической и механической обработкой по ТУ 95-173 (Табл.3), сосуды(ТУ 95-364).
По индивидуальному заказу из фторопласта-4 могут быть изготовлены краны одно- и трех-ходовые, склянки Каспировича и другие изделия из фторопласта-4, заменяющие аналоги из стекла.
НАСОСЫ СТРУЙНЫЕ (ИНЖЕКТОРЫ, ЭЖЕКТОРЫ, ГИДРОЭЛЕВАТОРЫ)
Насосы струйные предназначены для работы с агрессивными средами без абразивных включений при температуре до +250°С, например:
- на установках химводоочистки ТЭЦ для подачи химических реагентов в воду перед ее очисткой;
- на линиях регенерации буферных фильтров;
- в различных производствах при откачке агрессивных жидкостей из колодцев, скважин, приямков;
- в химических, текстильных, пищевых производствах для систем водоподготовки при деминерализации воды.
Насосы выпускаются различных типоразмеров и типов исполнения (Рис.16-18).
В условном обозначении цифры и буквы обозначают (например, НСФБ 30/36 или аналогичная запись НСФБ 36/30):
- Н - насос;
- С - струйный;
- Ф - материал проточной части (фто-ропласт-4);
- Б - с защитой проточной части стальным корпусом ("броня").
- Дробь после буквенного обозначения: меньшее число - диаметр сопла в миллиметрах (округленно); большее число - диаметр камеры смешения в миллиметрах (округленно).
Присоединение насосов в линию - фланцевое.
Детали, выполненные из фторопласта, имеют пятикратный запас прочности по давлению. Технические характеристики насосов приведены в таблице .
Для полного расчета геометрических параметров насоса, определения его характеристик и проверки на отсутствие при нормальной работе кавитационного режима необходимы следующие данные:
- рабочее давление (здесь и далее - абсолютное);
- давление на входе инжектируемой жидкости;
- требуемое давление на выходе;
- расход рабочей или инжектируемой жидкости, т/час;
- максимальные температуры рабочей и инжектируемой жидкости.
Проточная часть, изготовленая из фторопласта-4, обеспечивает:
- надежную работу насосов в интервале температур от -269 до +260°С;
- устойчивость к большинству известных агрессивных газов и жидкостей;
- высокую прочность по давлению;
- долговечность работы (проектный срок службы - 20 лет).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕРИЙНОВЫПУСКАЕМЫХ НАСОСОВ
| Технические характеристики серийновыпускаемых насосов |
| Марка насоса |
Pp |
Pн |
Рс |
Gp |
Gн |
U |
Исполнение* |
| 39/45 |
4 |
1 |
3 |
100 |
4,2 |
0,04 |
1,2 |
| 34/39 |
5,4 |
0,8 |
3,9 |
93 |
3,1 |
0,033 |
1,2 |
| 32/37 |
5 |
1 |
3,7 |
79,5 |
2,5 |
0,032 |
1,2 |
| 30/36 |
5 |
1 |
3,4 |
68 |
7,3 |
0,11 |
1,2 |
| 30/34 |
5 |
0,2 |
3,4 |
74 |
3,1 |
0,04 |
1,2 |
| 26/34 |
5 |
0,9 |
2,9 |
50 |
12,7 |
0,25 |
1,2 |
| 25/30 |
5 |
1 |
3,4 |
47 |
5 |
0,11 |
1,2 |
| 25/28 |
5 |
0,3 |
3,5 |
51,1 |
1,6 |
0,03 |
1,2 |
| 23/26 |
5,7 |
0,3 |
4 |
45 |
1,23 |
0,027 |
1,2 |
| 21/24 |
4 |
0,6 |
2,9 |
30,2 |
1,1 |
0,036 |
1,2 |
| 20/24 |
5 |
1 |
3,4 |
30 |
3,2 |
0,11 |
1,2 |
| 20/23 |
5 |
0,2 |
3,4 |
33 |
1,4 |
0,04 |
1,2 |
| 19/33 |
3 |
0,9 |
1,5 |
19,8 |
15 |
0,75 |
1,2 |
| 18/20 |
5 |
0,7 |
3,7 |
24 |
0,43 |
0,018 |
1,2 |
| 17/27 |
5 |
0,4 |
2 |
23,7 |
12,6 |
0,53 |
1,2 |
| 17/20 |
5 |
0,7 |
3,7 |
23,6 |
0,43 |
0,018 |
1,2 |
| 15/24 |
5 |
0,4 |
2 |
18,5 |
9,93 |
0,54 |
1,2 |
| 15/18 |
5 |
1 |
3,4 |
17 |
1,8 |
0,11 |
3 |
| 13/21 |
5 |
0,4 |
2 |
13,8 |
7,4 |
0,54 |
1,2 |
| 12/14 |
5 |
0,4 |
3,6 |
11,7 |
0,24 |
0,02 |
3 |
| 11/13 |
5 |
1 |
3,4 |
9 |
0,96 |
0,11 |
3 |
| 10/16 |
5 |
0,4 |
2 |
8,2 |
4,39 |
0,54 |
3 |
| 10/12 |
3,8 |
0,2 |
2,7 |
7,5 |
0,15 |
0,02 |
3 |
| 5/7 |
15 |
0,5 |
7 |
3,6 |
1,2 |
0,32 |
3 |
| 5/6 |
12 |
0,5 |
7 |
3,2 |
0,15 |
0,5 |
3 |
1. Данные расчетные, давление абсолютное;(атмосферному давлению соответствует 1 кгс/см2).
2. Рр-давление рабочей среды; Рн-давление на входе инжектируемой жидкости; Рс-давление на выходе (кгс/см2); Gp-расход рабочей жидкости (т/час); Gн-расход инжектируемой жидкости (т/час); U- коэффициент инжекции (Gн/Gp).
3.*Исполнение: 1 - НСФ1, 2 - НСФБ, 3 - НСФ2.

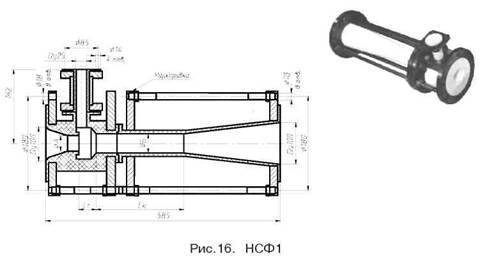

НСФ1(рис. 16) - насос струйный с проточной частью ( тройник,катушка, диффузор) из фторопласта-4. Жесткость конструкции дополнительно обеспечена распорными шпильками, работающими на растяжение-сжатие и изгиб.

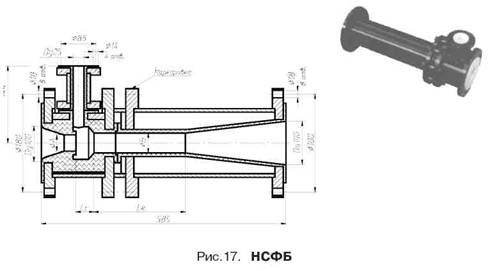

НСФБ(рис. 17) - насос струйный с проточной частью из фторопласта-4 в "броне". Детали насоса, выполненные из фторопласта-4, дополнительно защищены от механических повреждений металлическим корпусом ("броней"). Корпус изготовлен из стали Ст3 ГОСТ 380-88 ( по спецзаказу корпус может быть изготовлен из стали 12Х18Н10Т ГОСТ 380-88).

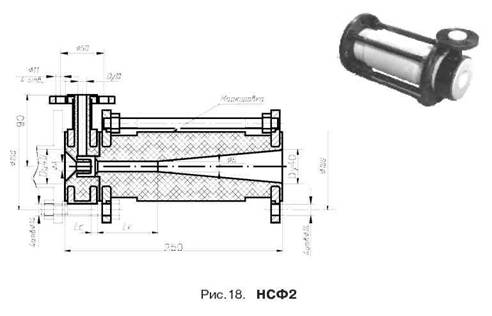

НСФ2(рис. 18) - насос струйный с проточной частью из фторопласта-4 разработан для применения при малых расходах рабочей и инжектируемой жидкостей. Сопло насоса изготовлено как одно целое с катушкой в виде "вкладыша", устанавливаемого между фланцем трубопровода и фланцем насоса и защищено металлическим корпусом. Для жесткости конструкции применены распорные шпильки.
Размеры, определяющие технические характеристики, конструкция насоса, могут быть изменены по желанию Заказчика.
Предприятие рассчитает и изготовит насосы других типоразмеров по техническому заданию Заказчика.
КЛАПАН ОБРАТНЫЙ ШАРОВОЙ С ПРОТОЧНОЙ ЧАСТЬЮ ИЗ ФТОРОПЛАСТА-4 (КОШФ)

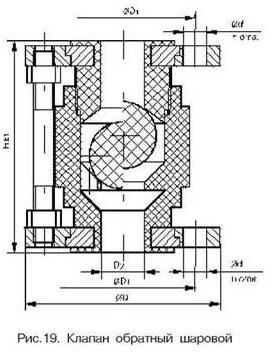

Клапаны обратные шаровые (рис.19) предназначены для перекрытия потока среды в трубопроводе в случае резкого повышения давления, возникновения большого сопротивления, гидравлических ударов и т.п.
Выполнение проточной части клапана из фторопласта-4 позволяет применять его при работе с агрессивными средами при температурах от -15 до +110°С и давлении до 1.0 МПа (10 кгс/см2).
Рекомендуется установка клапана на входе инжектируемой жидкости струйных насосов НСФ1, НСФБ вместо катушки, чем исключается возможность попадания рабочей среды в инжектируемую линию.
Рабочее положение клапана - вертикальное, в открытом состоянии. Клапан КОШФ выпускается двух видов, с условным проходом (Ду) 10 и 25 мм. Присоединительные размеры в таблице.

| Присоединительные размеры клапанов KОШФ |
| Тип клапана |
Dу |
H |
D |
D1 |
d |
n |
| KОШФ-1 0 |
10 |
80 |
90 |
60 |
14 |
4 |
| KОШФ-25 |
25 |
125 |
115 |
85 |
14 |
4 |
ВЕНТИЛЬ РЕГУЛИРУЮЩИЙ СИЛЬФОННЫЙ С ПРОТОЧНОЙ ЧАСТЬЮ ИЗ ФТОРОПЛАСТА-4

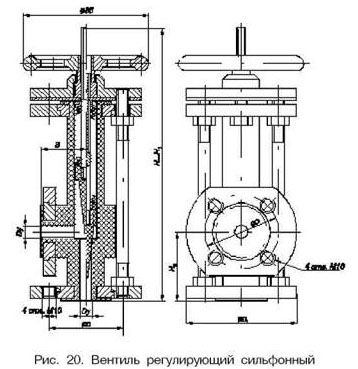

Вентили регулирующие сильфонные (рис.20) предназначены для изменения расхода жидкости.
Проточная часть вентиля выполнена из фторопласта-4, что позволяет использовать его при работе с агрессивными средами с температурой от -15 до +110°С, с условным давлением до 0,6 МПа (6 кгс/ см2).
Вентиль ВРСФ выпускается трех видов, с условным проходом (Dу) 10, 15 и 20мм. Присоединительные и габаритные размеры приведены в таблице.
Присоединительные и габаритные размеры вентилей могут быть изменены по желанию Заказчика.
Вентили ВРСФ могут быть использованы в автоматической ситстеме регулирования pH химически очищенной воды на базе контроллеров РЕМИКОНТ Р-130 и ПЭВМ. Более подробную информацию по автоматическим системам регулирования рН запрашивайте в отделе сбыта предприятия.

|
